LỰC TỪ TRONG CÔNG TẮC BẢO VỆ MẠCH ĐIỆN

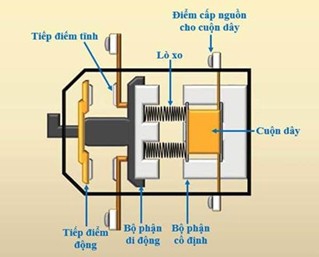

Công tắc điện từ tự động (Magnetic Circuit Breaker) là một thiết bị an toàn dựa trên nguyên lý lực từ tác dụng lên một cuộn dây (hoặc Solenoid). Lực từ này kích hoạt cơ cấu ngắt mạch khi dòng điện trong mạch vượt quá ngưỡng an toàn. Đối với một cuộn dây Solenoid, lực từ tác dụng lên lõi sắt (hoặc chốt kim loại) nằm bên trong Solenoid tỉ lệ với bình phương cường độ dòng điện :

Một công tắc được thiết lập để ngắt mạch khi lực từ đạt tương ứng với dòng điện
Câu 1 [1072514]: Lực từ tác dụng lên chốt sẽ là bao nhiêu nếu dòng điện trong mạch chỉ là A?
A, 0,4 N.
B, 0,2 N.
C, 0,1 N.
D, 0,08 N.
Đối với một cuộn dây Solenoid, lực từ F tác dụng lên lõi sắt (hoặc chốt kim loại) nằm bên trong Solenoid tỉ lệ với bình phương cường độ dòng điện I:
Ta có:
Chọn B Đáp án: B
Câu 2 [1072515]: Để công tắc có thể hoạt động ở ngưỡng ngắt mạch là (gấp đôi ngưỡng cũ), lực ngắt F' mới phải là
A, 1,6 N.
B, 3,2 N.
C, 2,0 N.
D, 0,4 N.
Đối với một cuộn dây Solenoid, lực từ tác dụng lên lõi sắt (hoặc chốt kim loại) nằm bên trong Solenoid tỉ lệ với bình phương cường độ dòng điện :
Ta có:
Chọn B Đáp án: B
Câu 3 [1072516]: Trong ứng dụng này, mục đích chính của việc sử dụng cuộn dây Solenoid thay vì nam châm vĩnh cửu là
A, để có thể thay đổi hướng của lực.
B, lực từ tạo ra lớn hơn và tỷ lệ thuận với (tín hiệu quá dòng).
C, tránh hiện tượng nhiễu từ.
D, giảm chi phí sản.
Trong ứng dụng này, người ta dùng cuộn dây solenoid thay vì nam châm vĩnh cửu để thay đổi được hướng của lực.
Solenoid hoạt động như một nam châm điện, nên ta có thể đổi chiều của từ trường rất dễ dàng bằng cách đảo chiều dòng điện chạy qua cuộn dây. Trong khi đó, nam châm vĩnh cửu có cực tính cố định, không thể thay đổi được.
Chọn A Đáp án: A
